| 应用范围：控制 | 品牌：Siemens/西门子 | 型号：3RF2190-2AA02 |
| 额定电流：00 | 额定电压：00 | 产品系列：3RF2190-2AA02 |
| 触点负载：00 | 触点切换电流：00 | 触点切换电压：00 |
| 触点形式：00 | 防护特征：00 | 线圈电源：00 |
| 线圈功率：00 |
Overview
固态继电器
SIRIUS（天狼星）3RF2固态继电器适合在现有冷却表面上进行表面安装。其安装快速、简便，仅需两个螺钉。借助于独特的功率半导体技术，可确保与散热片之间良好的热接触。根据散热片的特性，阻性负载电流可达到 88A。
可提供三种不同宽度的固态继电器：
· 3RF21 单相固态继电器，宽度为 22.5 mm
· 3RF20 单相固态继电器，宽度为 45 mm
· 3RF22 三相固态继电器，宽度为 45 mm
可以使用多功能模块对3RF21和3RF22固态继电器进行扩展，以便适合各种不同的应用。
用于电阻负载的型号，“零点切换”
此标准型常用于开关空间加热器。
用于感应负载的型号，“瞬时切换”
在这种型式中，固态继电器与电感性负载尤其匹配。不管是罐装工厂中阀门的频繁致动，还是包装分配系统中的小型操作机构的启停，其运行总是安全而又平稳。
专用“低噪”型
由于其特殊的控制电路，这一特殊型号可以用于电流高达 16 A 的公网中，而无需任何附加措施，如干扰抑制器滤波器。因此，就发射干扰而言，它符合 EN 60947-4-3 中的限值曲线 B级。

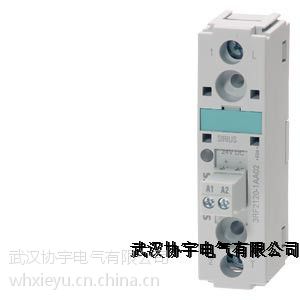

单相固态继电器，宽度为22.5 mm
3RF21固态继电器的占用面积极小，它采用小型化设计，宽度只有22.5mm，即使电流高达88A时也是这个尺寸。从上面馈入电源、从下面进行负载连接是合乎逻辑的连接方法，它确保了控制柜的整洁。
单相固态继电器，宽度为45 mm
宽度为45 mm的固态继电器可用于连接来自上方的电源引线和负载。这就可以在现有的布置中***地更换现有固态继电器。控制电缆的连接是直接插上的，像22.5 mm设计一样，节省了大量的空间。
三相固态继电器，宽度为45 mm
3RF22固态继电器的占用面积极小，它采用小型化设计，宽度只有45m，即使电流高达55 A时也是这个尺寸。从上面馈入电源、从下面进行负载连接是合乎逻辑的连接方法，它确保了控制柜的整洁。
三相固态继电器具有：
· 两相控制（尤其适用于未与中性线连接的电路）和
· 三相控制（适用于连接到中性线的星形电路或者系统要求开关所有相位的应用场合中）。、
Functions
三相固态开关装置
2 相控制型
要很多三相电流应用中，不配备三相控制系统。 还可以在两相上安全地开关没有连接中性线的三角形或者星形电路中的负载。
虽然中间相通过装置直接构成了回路，但是三相3RF22固态继电器仍然允许将全部三相施加到这个切换装置上。 与控制三相的装置相比，较低的功率损失可获得更加小型的设施。
3 相控制型
这种型式用于系统要求开关所有相的三相应用场合，或者用于连接到中性线的星形电路中的负载。
| 3RF2120-1AA02 | 3RF2电子式继电器－宽，20A、直流操作24-230 V / 24 V 螺钉接线端子 |
| 3RF2120-1AA04 | 3RF2电子式继电器－宽22.5 MM；20 A、直流操作48-460 V / 24 V 螺钉接线端子 |
| 3RF2120-1AA22 | 3RF2电子式继电器－宽，20 A、交流操作24-230 V / 110-230 V 螺钉接线端子 |
| 3RF2120-1AA24 | 3RF2电子式继电器－宽22.5 MM；20 A、交流操作48-460 V / 110-230 V 螺钉接线端子 |
| 3RF2120-1AA42 | 3RF2电子式继电器－宽22.5 MM；20 A、直流操作24-230 V / 4-30 V 螺钉接头 |
| 3RF2120-1AA45 | 3RF2电子式继电器－宽22.5MM；20A、直流操作48-600V / 4-30V；螺纹型接线端子开断电压1200V |
| 3RF2120-1BA04 | 3RF2电子式继电器－宽22.5 MM；20 A、直流操作48-460 V / 24 V 螺钉接线端子，接头瞬时转换 |
| 3RF2120-2AA02 | 3RF2电子式继电器－宽，20A、直流操作24-230 V / 24 V 弹簧端子 |
| 3RF2120-2AA04 | 3RF2电子式继电器－宽22.5 MM；20 A、直流操作48-460 V / 24 V 弹簧端子 |
| 3RF2120-2AA22 | 3RF2电子式继电器－宽，20 A、交流操作24-230 V / 110-230 V 弹簧端子 |
| 3RF2120-2AA24 | 3RF2电子式继电器－宽22.5 MM；20 A、交流操作48-460 V / 110-230 V 弹簧端子 |
| 3RF2120-2AA42 | 3RF2电子式继电器－宽22.5MM；20A、直流操作24-230V / 4-30V；弹簧端子 |
| 3RF2120-2AA45 | 3RF2电子式继电器-3RF2电子式继电器－宽22.5MM；20A、直流操作48-600V / 4-30V |
| 3RF2120-3AA02 | 3RF2电子式继电器－宽，20A、直流操作24-230 V / 24 V 环形端子 |
| 3RF2120-3AA04 | 3RF2电子式继电器－宽22.5 MM；20 A、直流操作48-460 V / 24 V 环形端子 |
| 3RF2120-3AA22 | 3RF2电子式继电器－宽，20 A、交流操作24-230 V / 110-230 V 环形端子 |
| 3RF2120-3AA24 | 3RF2电子式继电器－宽22.5 MM；20 A、交流操作48-460 V / 110-230 V 环形端子 |
| 3RF2130-1AA02 | 3RF2电子式继电器－宽，30A、直流操作24-230 V / 24 V 螺钉接线端子 |
| 3RF2130-1AA04 | 3RF2电子式继电器－宽22.5 MM；30 A、直流操作48-460 V / 24 V 螺钉接线端子 |
| 3RF2130-1AA06 | 3RF2电子式继电器－宽22.5 MM；30 A、直流操作48-600 V / 24 V 螺钉接线端子 |
| 3RF2130-1AA22 | 3RF2电子式继电器－宽，30 A、交流操作24-230 V / 110-230 V 螺钉接线端子 |
| 3RF2130-1AA24 | 3RF2电子式继电器－宽22.5 MM；30A、交流操作48-460 V / 110-230 V 螺钉接线端子 |
| 3RF2130-1AA26 | 3RF2电子式继电器-宽度22.5MM、交流操作30A 48-600V / 110-230V螺钉接线端子 |
| 3RF2130-1AA42 | 3RF2电子式继电器－构造宽度22.5 MM；直流操作30A 24-230 V / 4-30 V 螺钉接线端子 |
| 3RF2130-1AA45 | 3RF2电子式继电器－宽22.5MM；30A、直流操作48-600V / 4-30V；螺纹型接线端子，阻塞电压：1200V |
| 3RF2130-1BA04 | 3RF2电子式继电器－宽22.5 MM；30 A、直流操作48-460 V / 24 V 螺钉接线端子，接头瞬时转换 |
| 3RF2150-1AA02 | 3RF2电子式继电器－宽，50A、直流操作24-230 V / 24 V 螺钉接线端子 |
| 3RF2150-1AA04 | 3RF2电子式继电器－宽22.5 MM；50 A、直流操作48-460 V / 24 V 螺钉接线端子 |
| 3RF2150-1AA06 | 3RF2电子式继电器－宽22.5 MM；50 A、直流操作48-600 V / 24 V 螺钉接线端子 |
| 3RF2150-1AA14 | SEMICONDUCTOR RELAY 3RF2, 1-PH. WIDTH 22.5MM, 50 A 48-460 V / 24 V AC/DC SCREW TERMINAL |
| 3RF2150-1AA22 | 3RF2电子式继电器－宽，50 A、交流操作24-230 V / 110-230 V 螺钉接线端子 |
| 3RF2150-1AA24 | 3RF2电子式继电器－宽22.5 MM；50A、交流操作48-460 V / 110-230 V 螺钉接线端子 |
| 3RF2150-1AA26 | 3RF2电子式继电器，宽度22.5MM、交流操作50A 48-600V / 110-230V螺钉接线端子 |
| 3RF2150-1AA45 | 3RF2电子式继电器－宽22.5MM；50A、直流操作48-600V / 4-30V；螺纹型接线端子，阻塞电压：1200V |
| 3RF2150-1AG04 | 3RF2电子式继电器－宽22.5 MM；50 A、直流操作48-460 V / 24 V 螺钉接线端子，不带控制接头 |
| 3RF2150-1BA04 | 3RF2电子式继电器－宽22.5 MM；50 A、直流操作48-460 V / 24 V 螺钉接线端子，接头瞬时转换 |
| 3RF2150-1BA06 | 3RF2电子式继电器－宽22.5 MM；50 A、直流操作48-460 V / 24 V 螺钉接线端子，接头瞬时转换 |
| 3RF2150-1BA22 | 3RF2电子式继电器-宽22.5MM、交流操作50A 24-230V / 110-230V 螺钉接线端子瞬时转换 |
| 3RF2150-2AA02 | 3RF2电子式继电器－宽，50A、直流操作24-230 V / 24 V 弹簧端子 |
| 3RF2150-2AA04 | 3RF2电子式继电器－宽22.5 MM；50 A、直流操作48-460 V / 24 V 弹簧端子 |
| 3RF2150-2AA06 | 3RF2电子式继电器－宽22.5 MM；50 A、直流操作48-600 V / 24 V 弹簧端子 |
| 3RF2150-2AA14 | 3RF2电子式继电器－宽22.5MM；50A、交直流操作48-460V / 24V；弹簧端子 |
| 3RF2150-2AA22 | 3RF2电子式继电器－宽，50 A、交流操作24-230 V / 110-230 V 弹簧端子 |
| 3RF2150-2AA24 | 3RF2电子式继电器－宽22.5 MM；50 A、交流操作48-460 V / 110-230 V 弹簧端子 |
| 3RF2150-2AA26 | 3RF2电子式继电器－宽22.5 MM；50 A、交流操作48-600 V / 110-230 V 弹簧端子 |
| 3RF2150-3AA02 | 3RF2电子式继电器－宽，50A、直流操作24-230 V / 24 V 环形端子 |
| 3RF2150-3AA04 | 3RF2电子式继电器－宽22.5 MM；50 A、直流操作48-460 V / 24 V 环形端子 |
| 3RF2150-3AA06 | 3RF2电子式继电器－宽22.5 MM；50 A、直流操作48-600 V / 24 V 环形端子 |
| 3RF2150-3AA22 | 3RF2电子式继电器－宽，50 A、交流操作24-230 V / 110-230 V 环形端子 |
| 3RF2150-3AA24 | 3RF2电子式继电器－宽22.5 MM；50 A、交流操作48-460 V / 110-230 V 环形端子 |
| 3RF2150-3AA26 | 3RF2电子式继电器－宽22.5 MM；50 A、交流操作48-600 V / 110-230 V 环形端子 |
| 3RF2170-1AA02 | 3RF2电子式继电器－宽，70A、直流操作24-230 V / 24 V 螺钉接线端子 |
| 3RF2170-1AA04 | 3RF2电子式继电器－宽22.5 MM；70 A、直流操作48-460 V / 24 V 螺钉接线端子 |
| 3RF2170-1AA06 | 3RF2电子式继电器－宽22.5 MM；70 A、直流操作48-600 V / 24 V 螺钉接线端子 |
| 3RF2170-1AA22 | 3RF2电子式继电器－宽，70 A、交流操作24-230 V / 110-230 V 螺钉接线端子 |
| 3RF2170-1AA24 | 3RF2电子式继电器－宽22.5 MM；70A、交流操作48-460 V / 110-230 V 螺钉接线端子 |
| 3RF2170-1AA26 | 3RF2电子式继电器－宽22.5 MM；70A、交流操作48-600 V / 110-230 V 螺钉接线端子 |
| 3RF2170-1AA45 | 3RF2电子式继电器－宽22.5MM，70 A 直流操作48-600V / 4-30V 螺钉接线端子块，电压1200V |
| 3RF2170-1BA04 | 3RF2电子式继电器－宽22.5 MM；70 A、直流操作48-460 V / 24 V 螺钉接线端子，接头瞬时转换 |
| 3RF2170-1CA04 | 3RF2电子式继电器－安装宽度22.5MM；70A、直流操作48-460V / 24V；螺钉接线端子，低噪音 |
| 3RF2190-1AA02 | 3RF2电子式继电器－宽，90A、直流操作24-230 V / 24 V 螺钉接线端子 |
| 3RF2190-1AA04 | 3RF2电子式继电器－宽22.5 MM；90 A、直流操作48-460 V / 24 V 螺钉接线端子 |
| 3RF2190-1AA06 | 3RF2电子式继电器－宽22.5 MM；90 A、直流操作48-600 V / 24 V 螺钉接线端子 |
| 3RF2190-1AA22 | 3RF2电子式继电器－宽，90 A、交流操作24-230 V / 110-230 V 螺钉接线端子 |
| 3RF2190-1AA24 | 3RF2电子式继电器－宽22.5 MM；90A、交流操作48-460 V / 110-230 V 螺钉接线端子 |
| 3RF2190-1AA26 | 3RF2电子式继电器－宽22.5 MM；90A、交流操作48-600 V / 110-230 V 螺钉接线端子 |
| 3RF2190-1AA45 | 3RF2电子式继电器－宽22.5MM；90A、直流操作48-600V / 4-30V；螺纹型接线端子，阻塞电压：1200V |
| 3RF2190-1BA04 | 3RF2电子式继电器－宽22.5 MM；90 A、直流操作48-460 V / 24 V 螺钉接线端子，接头瞬时转换 |
| 3RF2190-2AA02 | 3RF2电子式继电器－宽，90A、直流操作24-230 V / 24 V 弹簧端子 |
| 3RF2190-2AA04 | 3RF2电子式继电器－宽22.5 MM；90 A、直流操作48-460 V / 24 V 弹簧端子 |
| 3RF2190-2AA06 | 3RF2电子式继电器－宽22.5 MM；90 A、直流操作48-600 V / 24 V 弹簧端子 |
| 3RF2190-2AA22 | 3RF2电子式继电器－宽，90 A、交流操作24-230 V / 110-230 V 弹簧端子 |
| 3RF2190-2AA24 | 3RF2电子式继电器－宽22.5 MM；90 A、交流操作48-460 V / 110-230 V 弹簧端子 |
| 3RF2190-2AA26 | 3RF2电子式继电器－宽22.5 MM；90 A、交流操作48-600 V / 110-230 V 弹簧端子 |
| 3RF2190-3AA02 | 3RF2电子式继电器－宽，90A、直流操作24-230 V / 24 V 环形端子 |
| 3RF2190-3AA04 | 3RF2电子式继电器－宽22.5 MM；90 A、直流操作48-460 V / 24 V 环形端子 |
| 3RF2190-3AA06 | 3RF2电子式继电器－宽22.5 MM；90 A、直流操作48-600 V / 24 V 环形端子 |
| 3RF2190-3AA22 | 3RF2电子式继电器－宽，90 A、交流操作24-230 V / 110-230 V 环形端子 |
| 3RF2190-3AA24 | 3RF2电子式继电器－宽22.5 MM；90 A、交流操作48-460 V / 110-230 V 环形端子 |
| 3RF2190-3AA26 | 3RF2电子式继电器－宽22.5 MM；90 A、交流操作48-600 V / 110-230 V 环形端子 |
| 3RF2190-3AA44 | 3RF2电子式继电器－宽22.5 MM；90 A、直流操作48-460 V / 4-30 V 环形电缆接头 |
