标准

IEC 60947-1、EN 60947-1、
IEC 60947-4-1、EN 60947-4-1、
IEC 60947-5-1、EN 60947-5-1（辅助触头）

3RT1 接触器在各种气候下都能工作。它们可安全用手指触摸，符合 IEC 60529 的要求。

连接方式

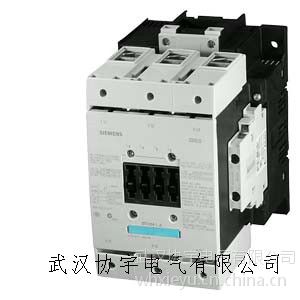

3RT1 接触器配有螺钉型接线端子（接线盒）或弹簧型接线端子。

S3 规格的接触器配有可拆卸主回路盒式接线端子。这就允许使用环形端子接线片或母排来接连。

接触可靠性

如果要控制的电压小于等于110V，电流小于等于100mA，应使用3RT1接触器或3RH11接触式继电器，因为它们可以***高度的接触可靠性。

在电流大于或等于1 mA、电压等于或大于 17 V的情况下，这些辅助触头适用于固态电路。

电磁兼容性（EMC）

带有电子式操作机构的接触器（规格 S6 和 S12）符合*** IEC/EN 60947-1、IEC/EN 60947-4-1。

这些接触器是针对环境 A 开发的。

接触器的短路保护

对于不配备过载继电器的接触器的短路保护

为了组装不带熔断器的电机馈电装置，必须按照“SIRIUS 3RA1 负载馈电装置”中的说明选择电机起动保护器和接触器的组合装置

3RU11 热过载继电器或 3RB20 / 3RB21 电子式过载继电器可以安装到 3RT1 接触器，用于过载保护。过载继电器需单独订购

三相电机的额定值

所引用的额定值（以 KW 计算）是指电子轴上的输出功率（根据铭牌 ）。

接触器的额定功率规格（单位为 kW）是 50 Hz 和规定电压（如 400 V AC）下 4 极标准电机的指导值。选择分断装置时，必须考虑要分断的电机的实际起动和额定数据。

浪涌抑制

3RT1 接触器可使用 RC 元件、压敏电阻、二极管或二极管组件进行改装（二极管和齐纳二极管组件，用于短时分断），用于阻尼线圈中的开断浪涌， 请参见“附件和备件”→“用于 SIRIUS 3RT1 接触器和 SIRIUS 3RH1 接触式继电器”→“浪涌抑制器”。

规格 S00 到 S3 的装置功率 45kW

辅助触头补码

规格为 S00 的接触器在基本模块中还包含另外一个辅助触点。交货时，规格 S0 ～ S3的基本装置中仅包含主触点。所有基本装置均可通过辅助开关组扩展。

对于规格 S0 至 S3，提供了安装有 2 NO + 2 NC 辅助回路接线端子的成套装置（端子名称符合 EN 50012）；可以将辅助回路接线端子卸下。

浪涌抑制

浪涌抑制器插在规格为 S00 接触器的正面。与相邻的卡入式辅助回路接线端子间存在空间。

对于规格为 S0 到 S3 的接触器，变阻器和 RC 元件可以卡在上部或直接连接在线圈端子的下面。二极管组件根据其极性有 2 种不同的型号。根据应用，可以连接在底部（装配电机起动器保护器）或顶部（装配过载继电器）。

二极管的插入方向和二极管组件通过编码***。
例外：3RT1926-1T.00 和 3RT1936-1T.00；
此时插入方向由“+”和“-”标注。

耦合接触器要么不配置过电压抑制或配有一个变阻器或二极管，作为标准连接，根据相应型号。

规格 S6 到 S12，> 45 到 250kW

·                              用于分断电机的 3RT10 接触器

·                              分断电机用的 3RT12 真空接触器

·                              适用于 AC-1 应用的 3RT14 接触器

操作机构类型

有两种类型点此操作可供选用：

·                              常规操作机构

·                              电子式操作机构

控制电源电压

规格为 S6 到 S12 的接触器可用于交/直流操作机构 (50 - 60 Hz) 以及直流操作机构。
